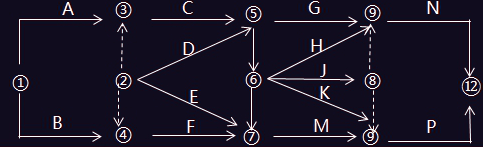

某双代号网络计划如下图,绘图的错误有(  )。【2018年真题】


  A.有多个终点节点

  B.有多个起点节点

  C.存在循环回路

  D.有多余虚工作

  E.节点编号有误

  答案:BDE

  解释:2019版教材P121

  2018版教材P123-124,本题考查的是双代号网络计划。选项B,有①和②两个起点节点。选项D,有多余虚工作②→③和②→④。选项E,有两个节点⑨。所以选BDE。
