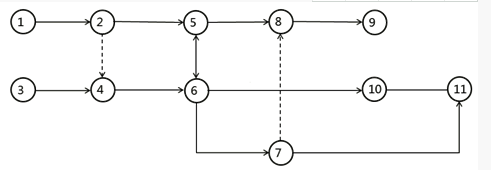

【一建管理】根据双代号网络图绘制规划,下列网络图中绘图错误的是()处。
A.5
B.4
C.3
D.2
答案:A
解释:2019版教材P121-122。本题考查的是双代号网络图的绘图规则。
根据双代号网络的绘图规则:在节点之间严禁出现带双向箭头或无箭头的连线。⑤-⑥和⑩-⑪之间的箭线错误;绘制网络图时,箭线不宜交叉。当交叉不可避免时,可用过桥法或指向法。⑦-⑧之间的箭线错误;开始节点有两个;终节点有2个。(2019.7.29修改)
