1、网络进度计划图要重新绘制
2、要在图上标关键线路，求计算工期
总不能让考生重新用绘图软件绘制一遍吧？
创新是好事，但一定要想好了才能做！
福建2019二级建造师机考一波三折，取消后再重考？机考怎么考，要注意哪些事？

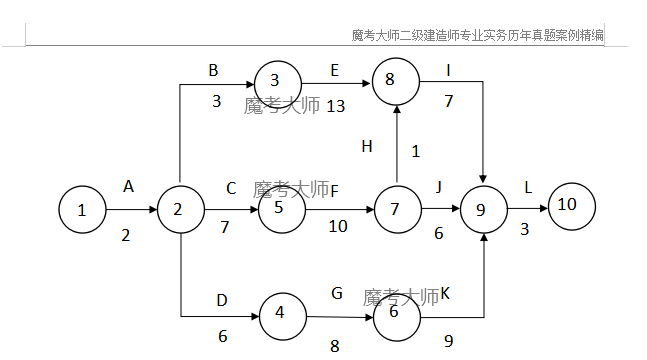

(2019年真题)某洁净厂房工程，项目经理指示项目技术负责人编制施工进度计划，并评估项目总工期，项目技术负责人编制了相应施工进度安排（如下图所示），报项目经理审核。项目经理提出：施工进度计划不等同于施工进度安排，还应包含相关施工计划必要组成内容，要求技术负责人补充。
因为本工程采用了某项专利技术，其中工序B、工序F、工序K必须使用某种特种设备，且需按“B-F-K”先后顺次施工。该设备在当地仅有一台，租赁价格昂贵，租赁时长计算从进场开始直至设备退场为止，且场内停置等待的时间均按正常作业时间计取租赁费用。
项目技术负责人根据上述特殊情况，对网络图进行了调整，并重新计算项目总工期，报项目经理审批。
项目经理二次审查发现：各工序均按最早开始时间考虑，导致特种设备存在场内停置等待时间。项目经理指示调整各工序的起止时间，优化施工进度安排以节约设备租赁成本。

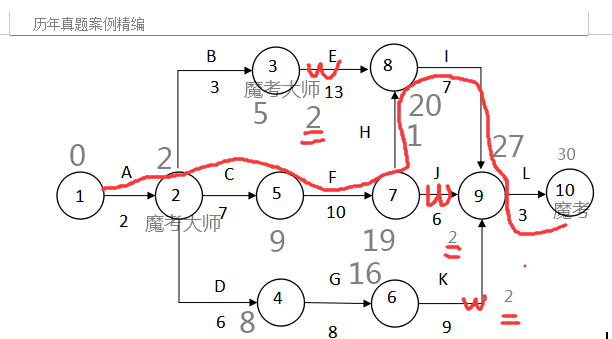

问题1：写出网络图的关键线路（用工作表示）和总工期。
答案：总工期是30周，关键线路为工作A→C→F→H→I→L
问题2：项目技术负责人还应补充哪些施工进度计划的组成内容？
答案：还应补充：工程建设概况,工程施工情况,单位工程进度计划,分阶段进度计划,单位工程准备工作计划,劳动力需用量计划,主要材料、设备及加工计划,主要施工机械和机具需要量计划,主要施工方案及流水段划分,各项经济技术指标要求等。
问题3：根据特种设备使用的特殊情况，重新绘制调整后的施工进度计划网络图，调整后的网络图总工期是多少？

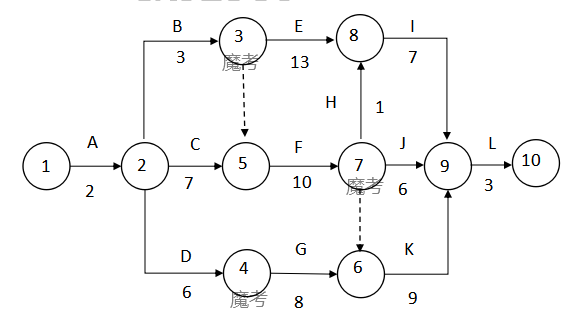

答案：新的网络图如下：

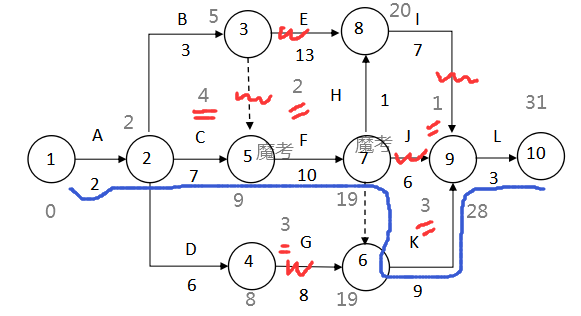

其关键线路图如下，总工期是31天：
问题4：根据重新绘制的网络图，如各工序均按最早开始时间考虑，特种设备计取租赁费用的时长为多少？优化工序的起止时间后，特种设备应在第几周初进场？优化后特种设备计取租赁费用的时长为多少？
答案：如各工序按最早时间考虑，则特种设备在3-5之间会浪费1周，计取租赁费用的时间为：3+4+10+9=26周
优化后特种设备在第6周进场，计取的时长为3+10+9=22周
