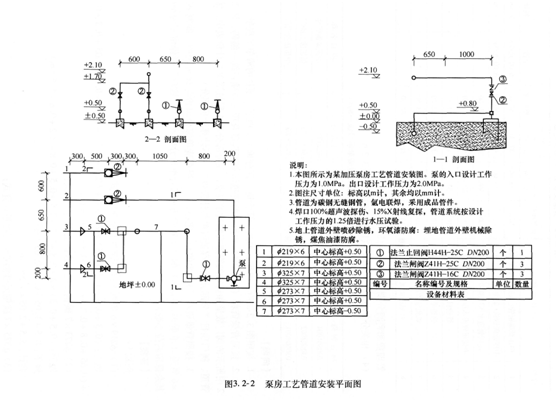

• (1)图3．2-2为某泵房工艺管道系统安装图。(2)该泵房工艺管道系统清单工程量有关情况如下：φ219×6管道9．5m。中压管道：φ273 ×7管道6．5m，其中地下2．0m；φ325 ×7管道0．5m。 (3)管道安装工程的相关定额，见表3．2．5。表3．2-5管道安装工程的相关定额 序号 项目名称 计量单位 安装费／元 人工费 主材 材料费 机械费 单价 耗量 1 中压低碳钢管(电弧焊)φ19×6 10m 158.00 37.00 154.00 6.00元／kg 9.5m 2 中压低碳钢管(氩电联焊)φ19×6 10m 185.00 40.00 180.00 6.00元／kg 9.5m 3 高压管道水压试验DN200以内 100m 360．00 120.50 90.00 4 中低压管道水压试验DN200以内 100m 295.00 97.00 27.00 5 管道机械除锈 102 31.25 18.60 41.50 6 管道喷砂除锈 102 42.50 35.80 62.20 7 煤焦油器防腐 102 48.40 285.00 43.50 8 环氧漆防腐 102 48.40 310.00 45.60 管理费和利润分别为人工费的85%和35%。(4)相关分部分项工量清单项目统一编码见表3．245。表3．2-6相关分部分项工程量清单项目统一编码 项目编码 项目名称 项目编码 项目名称 030601004 低压碳钢管 030605001 中压碳钢管件 030602002 中压碳钢管 030607003 低压法兰阀门 030604001 低压碳钢管件 030608002 中压法兰阀门 【问题】1．按照图3．2-2所示内容，列式计算管道(区分地上、地下)项目的清单工程量。2．按照背景资料(2)、(4)中给出的管道清单工程量及项目与项目统一编码、图3．2-2中所示的阀门数量和规定的管道安装技术要求，在分部分项工程量清单与计价表中，编制管道、阀门项目“分部分项工程量清单与计价表”。(不计算计价部分)3．按照背景资料(3)中的相关定额，在工程量清单综合单价与计价表中，编制φ219×6管道(单重31．6kg／m)的“工程量清单综合单价分析表”(“数量”栏保留三为小数，其余保留两位小数)。
•

问题1：
(1)φ219×6碳钢无缝钢管的工程量计算式：
地上：(0．3+0．5+1．7-0．5)×2+0．6+(2．1-1．7)+(0．3+0．3+1．05+0．8+0．2)+(0．65+0．8+0．2)+(2．1-0．8)=10．6(m)
(2)φ273 ×7碳钢无缝钢管的工程量计算式：
地上：(0．5+0．3)×2+0．8+0．3+0．5+0．5+0．8+0．2+0．8=5．5(m)
地下：0．5+1．05+0．5=2．05(m)
共计：5．5+2．05=7．55(m)
(3)φ325×7碳钢无缝钢管的工程量计算式：
地上：0．3×2=0．6(m)
问题2：
分部分项工程量清单与计价表见表3．2-7。
表3．2-7分部分项工程量清单与计价表
名称：泵房标段：工艺管道安装

序号	项目编码	项目名称	项目特征描述	计量   单位	工程量	金额／元   综合单价	合计	其中：   暂估价
1	030602002001	中压碳钢管	碳钢无缝管、氩电联焊A219×6、水压试验、外壁喷砂除锈、环氧漆防锈	m	6.5
2	030601004001	低压碳钢管	碳钢无缝管、氩电联焊A273×7、水压试验、外壁喷砂除锈、环氧漆防锈	m	4.5
3	030601004002	低压碳钢管	碳钢无缝管、氩电联焊A273×7、水压试验、外壁机械除锈、煤焦油漆防腐		2.0
4	03061004003	低压碳钢管	碳钢无缝管、氩电联焊A325×7、水压试验、外壁喷砂除锈、环氧漆防锈		0.5
5	030608002001	中压法兰阀	法兰闸阀241H25C DN200	个	3
6	030608002002	中压法兰阀	法兰止回阀H44H25C DN200	个	1
7	030607003001	低压法兰阀	法兰闸阀241H16C DN250	个	3
本页小计 合计

问题3：工程量清单综合单价分析表见表3．2-8。
表3．2-8工程量清单综合单价分析表
清单综合单价组成明细

定额 编码	定额名称	定额 单位	数量	人工费	材料费	机械费	管理费   和利润	人工费	材料费	机械费	管理费   和利润
	中压低碳钢管(电弧焊)犯19×6	10m	0.1	185.00	40.00	180.00	222.00	18.50	4.00	18.00	22.20
	管道水压试验DN200以内	100m	0.01	295.00	97.00	27.00	354.00	2.95	0.97	0.27	3.54
	管道喷砂除锈	10m2	0．069	42.50	35.80	62.20	51．00	2.93	2.47	4.29	3.52
	环氧漆防腐	10m2	0．069	48.40	310.00	45.60	58．08	3.34	21.39	3.15	4.01
人工单价		小计						27.72	28.83	25.71	33.27
元/工日		未计价材料费						180.12
清单项且综合单价								295.65

(续)

材料费明细	主要材料名称、规格、型号	单位	数量	单价	／元 合价	／元 暂估单价/元	暂估合 价／元
	φ19×6碳钢管 0.95		0.95
	φ19×6碳钢管	kg	30．02	6.00	180.12
其他材料费
材料费小计							180.12

【分析】
本案例主要考查以下三个方面，复习时应对照复习，做到有的放矢。
1．管道工程量计算规则。要认真学习2013版清单《通用安装工程工程量计算规范》(GB 508562013)，历年考题基本都会在第一部分考察管道工程量的计算。因为设计要求的不同，在计算时要区分地上和地下，组综合单价是也要引起注意。
2．工程量清单编制。同样要认真学习2013版清单《通用安装工程工程量计算规范》(GB 508562013)，清单编制也是历年考察的重点，也是得分点，项目编码和项目特征是编制的重点。这部分的分值可达到10分以上，至少要拿到9分左右。
3．综合单价分析。每年必考项目之一，尤其要注意填写材料费明细时，其他材料费栏和材料费小计栏不要填错。
