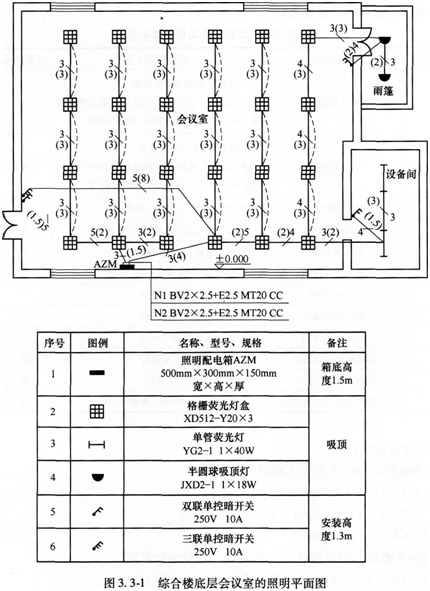

• 1．图3．3-1所示为某综合楼底层会议室的照明平面图。 说明：(1)照明配电箱AZM电源由本层总配电箱引来。(2)管路为镀锌电线管φ20或φ25沿墙、楼板暗配，顶管敷设标高除雨篷为4m外，其余均为5m。管内穿绝缘导线BV-5002．5mm2。管内穿墙管径选择：φ20镀锌电线管；4-5根线选用φ25，镀锌电线管。所有管路内均带一根专用接地线(PE线)。(3)配管水平长度见图3．3-1括号内数字，单位为m。2．照明工程的相关定额见表3．3-1。 3．该工程的人工费单价为80元/工日，管理费和利润分别按人工费的50%和30%计算。4．相关分部分项工程量清单项目统一编码见表3．3—2。 【问题】1．按照背景资料(4)和图3．3-1所示内容，根据《建设工程工程量清单计价规范》(GB 505002013)和《通用安装工程工程量计价规范》(GB 508562013)的规定，分别列式计算管、线工程量，编制该工程的“分部分项工程和单价措施项目清单与计价表”。2．设定该工程镀锌电线管th20的暗配的清单工程量为70m，其余条件均不变，按照上述相关定额计算镀锌电线管φ20暗配项目的综合单价并填写“综合单价分析表”。(注：保留两位小数)
•

问题1：
(1)镀锌电线管620暗配工程量计算式：
三线：3×3×5+2+[3+(5-4)]+2+3+2+[1．5+(5-1．5-0．3)]+[4+(5-1．5-0．3)]=69．9m
(2)镀锌电线管+25暗配工程量计算式：
四线：3×3+2+[1．5+(5-1．3)]+[2+(4-1．3)]=20．9m
五线：2+2+[8+(5-1．3)]+[1．5+(1．5-1．3)]=20．9m
合计：20．9+20．9=41．8m
(3)管内穿线BV-5002．5mm2工程量计算式：
3×69．9+4×20．9+5×20．9+(0．5+0．3)×3×2=402．6m

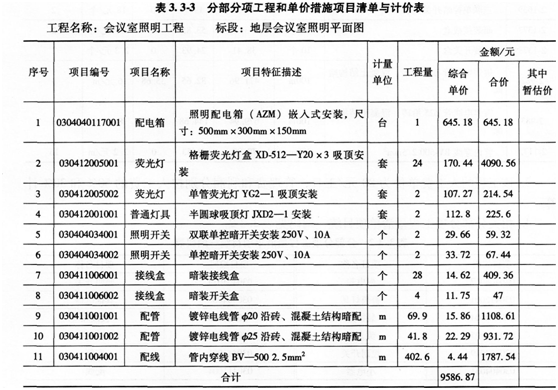

具体计算结果见表3．3-3。

问题2：

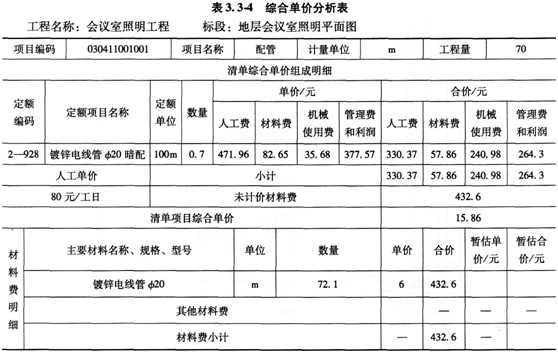

具体计算结果见表3．3-4。

本案例主要考察以下三个方面内容，复习时应对照复习，做到有的放矢。
1．配管配线工程量计算规则
要认真学习2013版清单《通用安装工程工程量计算规范》(GB 508562013)，历年考题基本都会在第一部分考察配管配线工程量的计算。
2．工程量清单编制
同样要认真学习2013版清单《通用安装工程工程量计算规范》(GB 508562013)，清单编制也是历年考察的重点，也是得分点，项目编码和项目特征是编制的重点。
3．综合单价分析
每年必考项目之一，尤其要注意填写材料费明细时，其他材料费栏和材料费小计栏不要填错。
