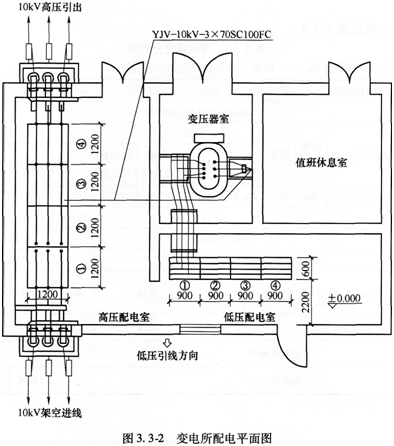

• (1)图3．3-2～图3．34所示为某变电所变配电工程的平面图和高低压配电系统图，图中，号高压成套配电柜到电力变压器的电缆管线的清单工程量设定为：φ100钢管暗敷为9m；电力电缆穿管敷设YJV-10kV．3×70mm2为10m，其另应增加的附加长度为3．5m。基础槽钢均采用10号槽钢制作。 (2)电缆工程的相关定额见表3．3-5。 (3)该工程变配电装置中的全部母线，均由生产厂家制作安装。人工费单价为80元/工日，管理费和利润分别按人工费的60%和40%计算。(4)相关分部分项工程量清单项目统一编码见表3．3-6。表3．3-6相关分部分项工程量清单项目统一编码 项目编码 项目名称 项目编码 项目名称 030201001 油浸电力变压器 030204004 低压开关柜 030201002 干式电力变压器 030208001 电力电缆 030202006 隔离开关 030212001 电器配管 030202010 避雷器 030208003 电缆保护管 030202017 高压成套配电柜 【问题】1．按照背景资料(1)、(2)、(3)和图3．3-2～图3．34所示内容，在分部分项工程量清单与计价表中，编制该工程变配电装置安装和电缆管线的“分部分项工程量清单与计价表”。(不计算计价部分)2．根据背景资料(2)中的相关定额，计算“电力电缆”项目综合单价和编制“工程量清单综合单价分析表”。
•

问题1：

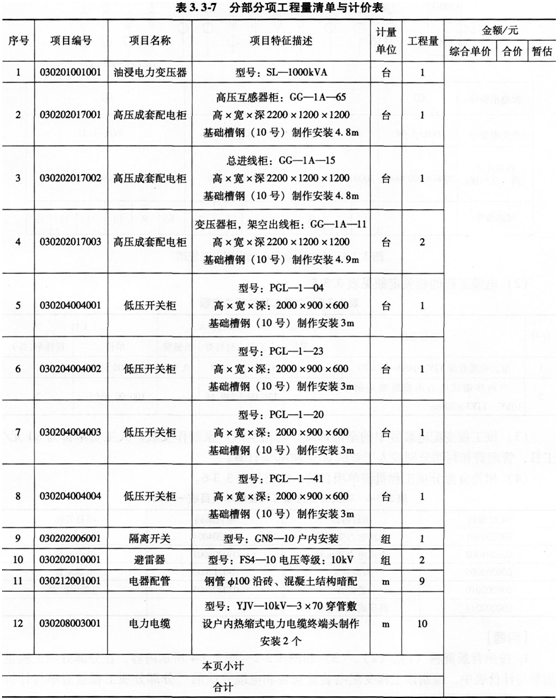

分部分项工程量清单与计价表见表3．3-7。

问题2：
电缆综合单价分析表见表3．3—8。

本案例主要考察以下三个方面，复习时应对照复习，做到有的放矢。
1．关于工程量清单编制。同样要认真学习2013版清单《通用安装工程工程量计算规范》(GB 508562013)，清单编制是历年考察的重点，也是得分点，项目编码和项目特征是编制的重点。
2．综合单价分析。每年必考，尤其要注意填写材料费明细时，其他材料费栏和材料费小计栏不要填错。
3．本例与往常考试内容不同，新考察了未计价材和投标报价的内容，在答题的时候一定要认真。
