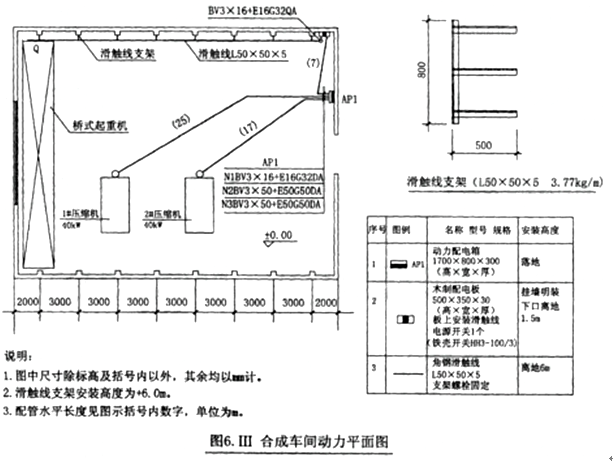

• Ⅲ.电气安装工程　　某化工厂合成车间动力安装工程，如图6.Ⅲ所示。　　1．AP1为定型动力配电箱，电源由室外电缆引入，基础型钢采用10#槽钢（单位重量为10㎏/m）　　2．所有埋地管标高均为-0.2m，其至AP1动力配电箱出口处的管口高出地坪0.1m，设备基础顶标高为+0.5m，埋地管管口高出基础项面0.1m，导线出管口后的预留长度为1m，并安装1根同口径0.8m长的金属软管。　　3．木制配电板引至滑触线的管、线与其电源管、线相同，其至滑触线处管口标高为+6m，导线出管口后的预留长度为1m.　　4．滑触线支架采用螺栓固定，两端设置信号灯。滑触线伸出两端支架的长度为1m.　　5．表中数据为计算该动力工程的相关费用： 项目名称计量单位安装费（元）主材人工费辅材费机械使用费单价（元）损耗费%管内穿线动力线路BV16m2M20.640．7605．805　　管理费和利润分别按人工费的55％和45％计。　　6.分部分项工程景清单的统一编码为： 项目编码项目名称项目编码项目名称030207001滑触线030212001电气配管030204018配电箱030212003电气配线030204019控制开关030206006电机检查接线与调试 低压交流异步电动机问题：　　1．根据图示内容和（（建设工程工程量清单计价规范势的规定，计算相关工程量和编制分部分项工程量清单。将配管、配线和滑触线的计算式填入答题纸上的相应位置，并填写答题纸表6.Ⅲ.1“分部分项工程量清单”。　　2．假设管内穿线BV16mm2的清单工程量为60m，依据上述相关费用计算该项目的综合单价，并填入答题纸表6.111.2“分部分项工程量清单综合单价计算表”。　　（计算过程和结果均保留两位小数）
•



Ⅲ. 电气安装工程

问题1: (27分)

1. 钢管ф32工程量计算：

(0.1+0.2+7+0.2+1.5)+(6-1.5-0.5)=9+4=13(m) (3分)

2. 钢管ф50工程量计算：

25+17+(0.2+0.5+0.1+0.2+0.1)Х2=42+2.2=44.2(m) (3分)

3. 导线BV16mm2工程量计算:

13Х4+2.8=54。8(m) (3分)

4. 导线BV50mm2工程量计算:

44.2Х4+3+3+2.8=175.6(m) (3分)

5. 角钢滑触线L50Х50Х5工程量计算：

(7Х3+1+1)Х3=69（m） (3分)

表6.Ⅲ.1分部分项工程量清单

工程项目：合成车间动力工程





序号	项目编号	项目名称	计量单位	工程数量
1	030204018001 (0.5分)	配电箱 动力配电箱AP1落地式安装 (0.5分)	台	1
(0.5分)
2	030207001001 (0.5分)	滑触线 角钢滑触线L50Х50Х5 包括滑触线支架制作安装刷油8副，指示等2套 (0.5分)	m	69
(0.5分)
3	030206006001 (0.5分)	电机检查接线与调试，低压交流异步电动机 40KW (0.5分)	台	2
(0.5分)
4	030204019001 (0.5分)	控制开关 铁壳开关HH3-100/3 木制配电板上安装 (0.5分)	个	1
(0.5分)
5	030212001001 (0.5分)	电器配管 钢管ф32暗配 (0.5分)	m	13
(0.5分)
6	030212001002 (0.5分)	电器配管 钢管ф50暗配 (0.5分)	m	44.2
(0.5分)
7	030212003001 (0.5分)	电器配线 管内穿线BV16mm2 (0.5分)	m	52
(0.5分)
8	030212003002 (0.5分)	电器配线 管内穿线BV50mm2 (0.5分)	m	176.8
(0.5分)

问题2：(13分)

表6.Ⅲ.2 分部分项工程量清单综合单价计算表

工程名称：合成车间动力工程 计量单位：m

项目编号：030212003001(0.5分) 工程数量：60

项目名称：电器配线，管内穿线BV16mm²(0.5分) 综合单价：10.62元 (2.5分)



序号	工程内容	单位	数量	其中(元)
人工费	材料费	机械使用费	管理费	利润	小计
1	管内穿线动力线路BV16mm2	m	78.4   (2分)	50.18   (0.5分)	59.58   (0.5分)	0
(0.5分)
塑料铜芯线BV16mm2	m	82.32 (2分)		477.46 (0.5分)
(0.5分)
合计	50.18 (0.5分)	537.04 (0.5分)	0	27.60 (0.5分)	22.58 (0.5分)	637.40 (1分)
