• 某高速工程，需要在A标段上修建四个结构形式与规模完全相同的涵洞，其施工过程包括基础开挖、预制涵管、安装涵管和回填压实四个过程，承包合同工期不超过60天。需要在B标段（第三服务区）上修建三栋建筑结构完全相同的房屋配套工程，房屋的主要施工过程包括挖土方、浇筑基础、主体结构和装修四个施工过程，根据工艺要求浇筑基础1周才能进行主体结构施工，各施工过程的流水节拍分别为2周、4周、6周、2周。在G标段上的某服务项目的基础分部工程包括挖土方、做垫层、砌基础和回填土四个施工过程，分为四个施工段组织施工，流水节拍如表2所示。根据工艺要求，砌基础和回填土两个施工过程之间要求技术间歇时间2天。表2 流水节拍表 （单位：天） 施工过程 施工段 Ⅰ Ⅱ Ⅲ Ⅳ 挖土方 2 2 3 3 做垫层 1 1 2 2 砌基础 3 3 4 4 回填土 1 1 2 2 <1> 、对涵洞工程而言，固定节拍流水施工意味着什么？若组织固定节拍流水施工时，流水节拍和流水步距不超过多少天（取整数）？绘制出涵洞工程固定节拍的流水施工计划图。 <2> 、对于B标段上房屋配套工程，按照加快成倍节拍流水施工方式组织施工，绘制出相应的流水施工计划图。 <3> 、对于G标段上的某服务项目的基础分部工程，确定相邻施工过程之间的流水步距和施工工期，并绘制相应的流水施工计划图。

<1>、
【正确答案】 （1）对于本工程，固定节拍流水施工意味着所有施工过程在每个施工段（每个涵洞作为一个施工段）上的流水节拍相等。
（2）由背景材料可知：施工过程数n＝4，施工段数m＝4；无技术间歇时间和提前插入时间。要求工期不超过60天，则：
T＝（m+n-1）t＝（4+4-1）t≤60，t≤8.57（天）
取t＝8天，实际工期56天，满足合同工期要求。
所以，流水节拍为8天，流水步距均为8天。

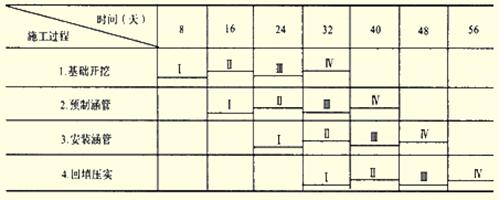

（3）横道图如图1所示。

<2>、
【正确答案】 （1）计算流水步距：K＝min［2，4，6，2]＝2（周）。
（2）确定专业工作队数（tj/K）：
挖土方b1＝2／2＝1（队）
浇筑基础b2＝4/2＝2（队）
主体结构b3＝6/2＝3（队）
装修b4＝2/2＝1（队）
n’= ∑bi=1+2+3+1=7（队）
（3）施工工期＝（m＋n-1）K+∑G+∑Z-∑C＝（3+7-1）×2+1＝19（周）。

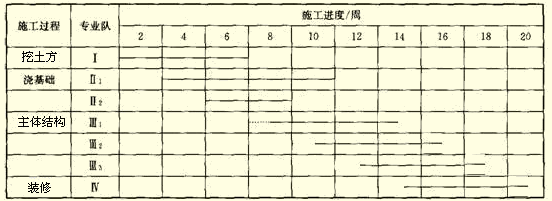

（4）横道图如图2所示。

<3>、
【正确答案】 （1）按照“累加数列错位相减取大差法”确定流水步距：
K1，2＝max［2，3，5，6，6］＝6（天）
K2，3＝max［1，-1，-2，-4，-14］＝1（天）
K3，4＝max［3，5，8，10，-6］＝10（天）
（2）T＝（6＋1＋10）＋（1＋1＋2＋2）＋2＝25（天）

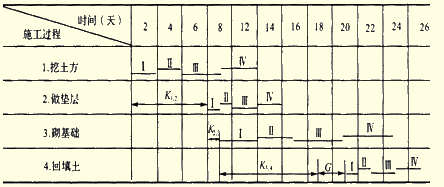

（3）横道图如图3所示。
