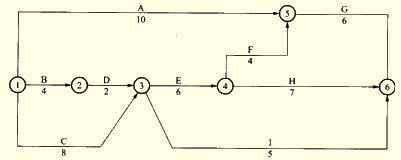

• 某施工单位施工一综合楼工程施工某网络计划如图1所示，该计划已经被监理工程师审核批准。 图1 施工网络进度计划<1> 、当计划执行到第5天结束时检查，结果发现工作A已经完成4天的工作量，工作B已完成2天的工作量，工作C已完成3天的工作量，设各项工作为匀速进展，试绘制时标网络计划及实际进度前锋线，并判断实际进度状况对后续工作及总工期的影响。 <2> 、如果在开工前监理工程师发出工程变更指令，要求增加一项工作J（持续时间为6天），该工作必须在工作D之后和工作F、H之前进行。试对原网络计划进行调整，画出调整后的双代号网络计划，并判断是否发生了工程延期事件。
•

<1>、
【正确答案】 时标网络计划如图2所示，实际进度前锋线如图2中虚线所示。

图2 时标网络进度计划
由于C工作为关键工作，所以C拖后2天将可能使总工期延长2天，其后续工作E、F、G、H、I将因其而全部顺延2天。
A工作为非关键工作，且有8天的自由时差，故其拖后1天不影响总工期，也不影响其后续工作。
B工作为非关键工作，有2天的总时差，故B工作拖延3天将使总工期延长1天。
综上分析，实际进度为工期延长2天，相应的后续工作顺延2天。
<2>、

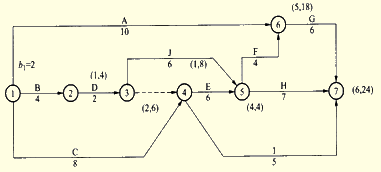

【正确答案】 调整后的双代号网络计划如图3所示。
利用标号法分析：调整后的关键线路未发生变化，工期未变。

图3 调整后的网络计划
